Gdzie pracuje maszyna w linii produkcyjnej?

Maszyna jest ustawiana za prasa termodrukujaca i tnie tasme poliestrowa po etapie nadruku.

Jakie tasmy i dlugosci obsluguje?

Uklad obsluguje tasmy o szerokosci 15 mm i 20 mm oraz dlugosci ciecia od 150 mm do 1200 mm.

CT Project Sp. z o.o. Maszyna do Cięcia

Maszyna do Cięcia

Automatyczne cięcie 24/30 taśm za prasą termodrukującą.

Urządzenie do ciągłego cięcia taśmy poliestrowej po nadruku, przygotowane do pracy z wieloma rzędami taśm i tempem linii prasy.

Napisz e-mail +48 722 281 332

24/30 taśm
15/20 mm
150-1200 mm
2-6 m/min

Korzyści w produkcji

Automatyzacja po termodruku

Maszyna jest ustawiana za prasa termodrukujaca i odcina tasme poliestrowa po etapie nadruku.

Prowadzenie wielu rzedow

Uklad jest przygotowany do prowadzenia 24 lub 30 rzedow tasmy w szerokosciach 15 mm i 20 mm.

Detekcja markera kamera

Kamera wykrywa marker ciecia, a zakladana dokladnosc wynosi +/- 5 mm od markera przy prawidlowym podawaniu tasmy.

Powtarzalne przezbrojenie

Przezbrojenie przewidziano dla 2 osob w czasie 15 minut, bez uwzglednienia rozruchu cyklu.

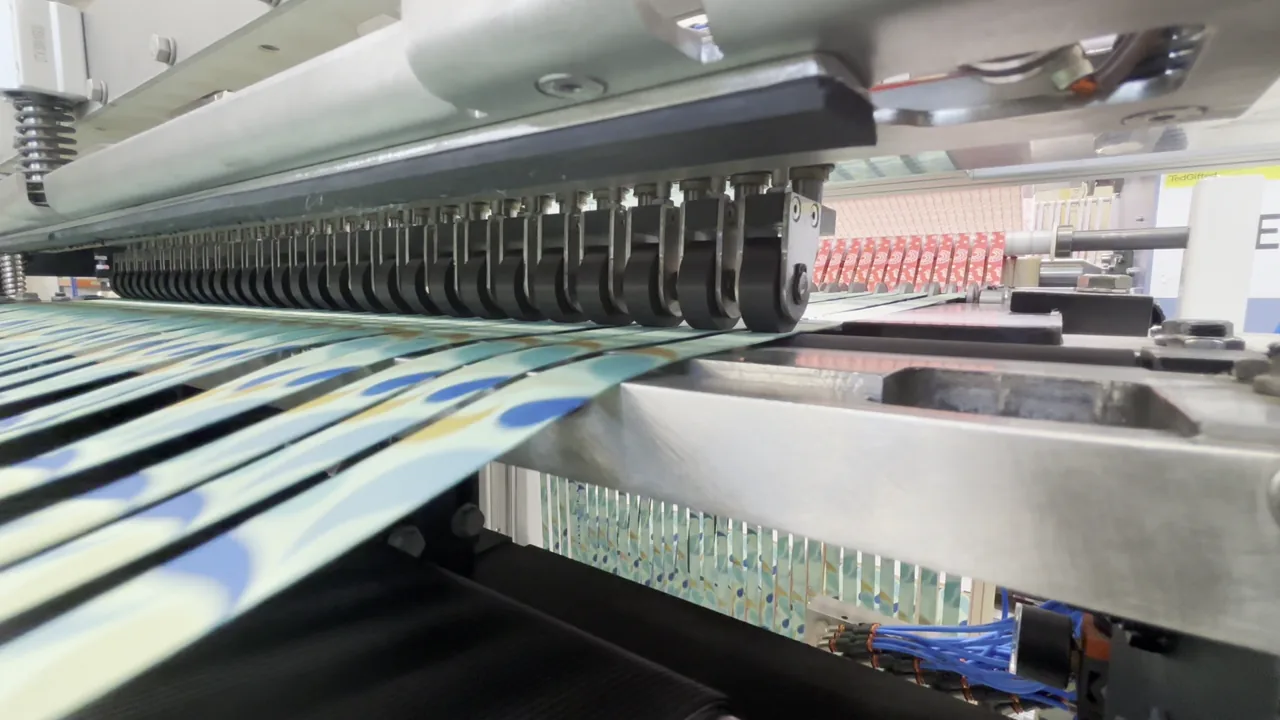

Prowadzenie wielu rzędów taśm w maszynie

Opis maszyny

Automatyczne cięcie taśmy poliestrowej za prasą termodrukującą.

Maszyna pracuje bezpośrednio za prasą do druku termotransferowego i dzieli zadrukowaną taśmę poliestrową na zaprogramowane odcinki.

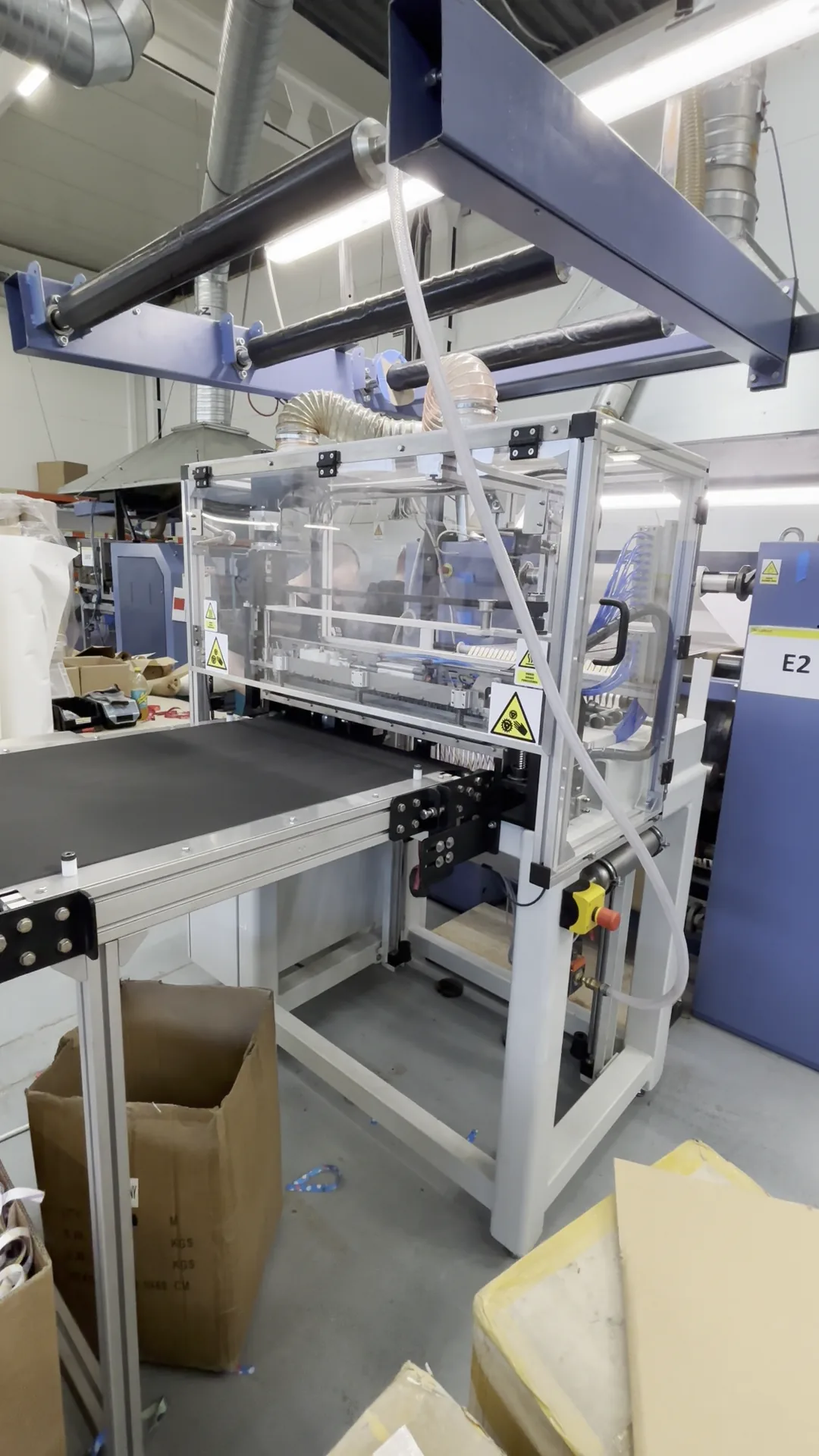

Miejsce w linii

Urządzenie jest ustawione za prasą termodrukującą, tak aby przejmować taśmy po procesie druku i prowadzić je dalej do cięcia.

Konfiguracja taśm

Konstrukcja jest przygotowana do pracy z 24 lub 30 taśmami prowadzonymi równolegle, dla szerokości 15 mm oraz 20 mm.

Programowanie długości

System sterowania pozwala zaprogramować do 3 różnych długości cięcia w jednym cyklu, w zakresie od 150 mm do 1200 mm.

Moduły robocze

Układ prowadzenia, detekcji i cięcia opisany etapami.

Sekcja pokazuje funkcjonalne części maszyny w kolejności pracy materiału. Zdublowany moduł rolek prowadzących jest celowo rozdzielony na pierwszy i drugi etap prowadzenia.

01

Pierwszy etap prowadzenia

Moduł rolek prowadzących stabilizuje taśmy po wyjściu z prasy i przygotowuje je do dalszego transportu.
02

Wałek buforowy

Bufor pomaga utrzymać płynne podawanie taśm między prasą termodrukującą a częścią tnącą.
03

Drugi etap prowadzenia

Drugi moduł rolek prowadzących ponownie porządkuje taśmy przed stołem prowadzącym i detekcją znacznika.
04

Stół prowadzący

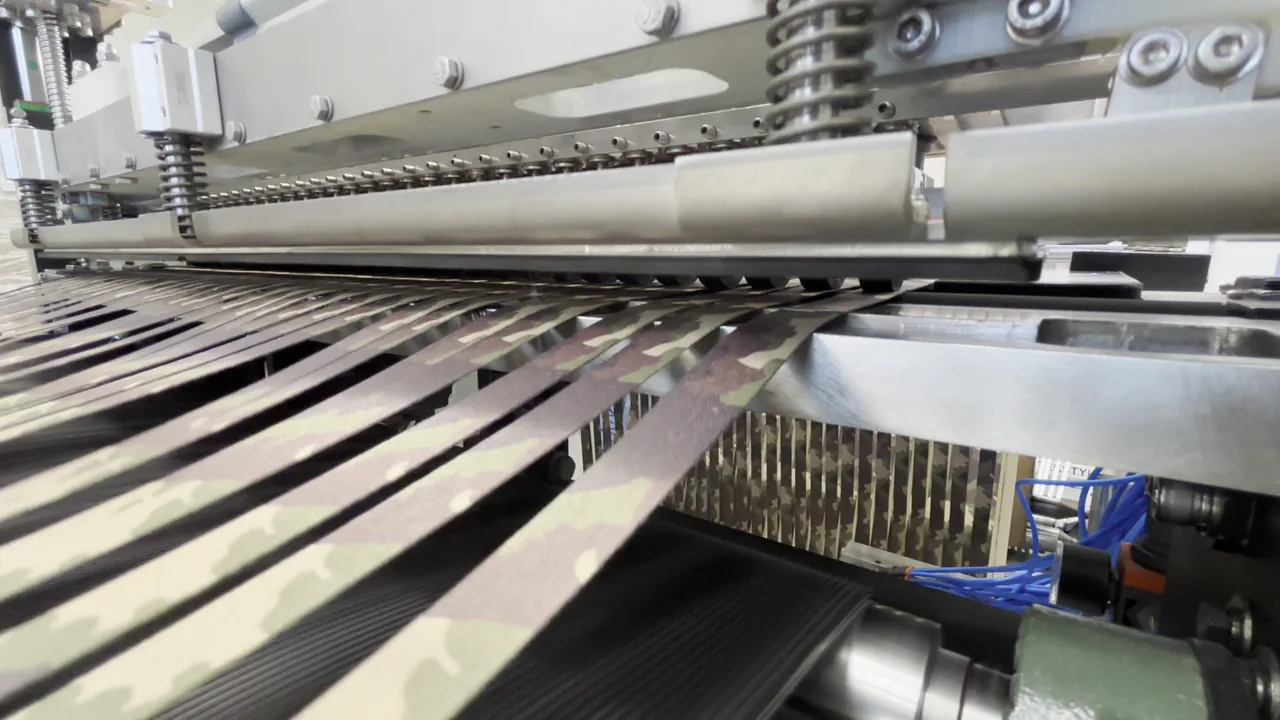

Stół ma frezowane kanały dla taśm oraz rolki dociskowe unoszone niezależnie dla kontroli prowadzenia wielu rzędów.
05

Kamera znacznika

Kamera wykrywa znacznik cięcia, który jest punktem odniesienia dla pracy noża termicznego.
06

Nóż termiczny

Nóż termiczny jest napędzany serwonapędem i śrubą kulową. Skok noża wynosi 200 mm.
07

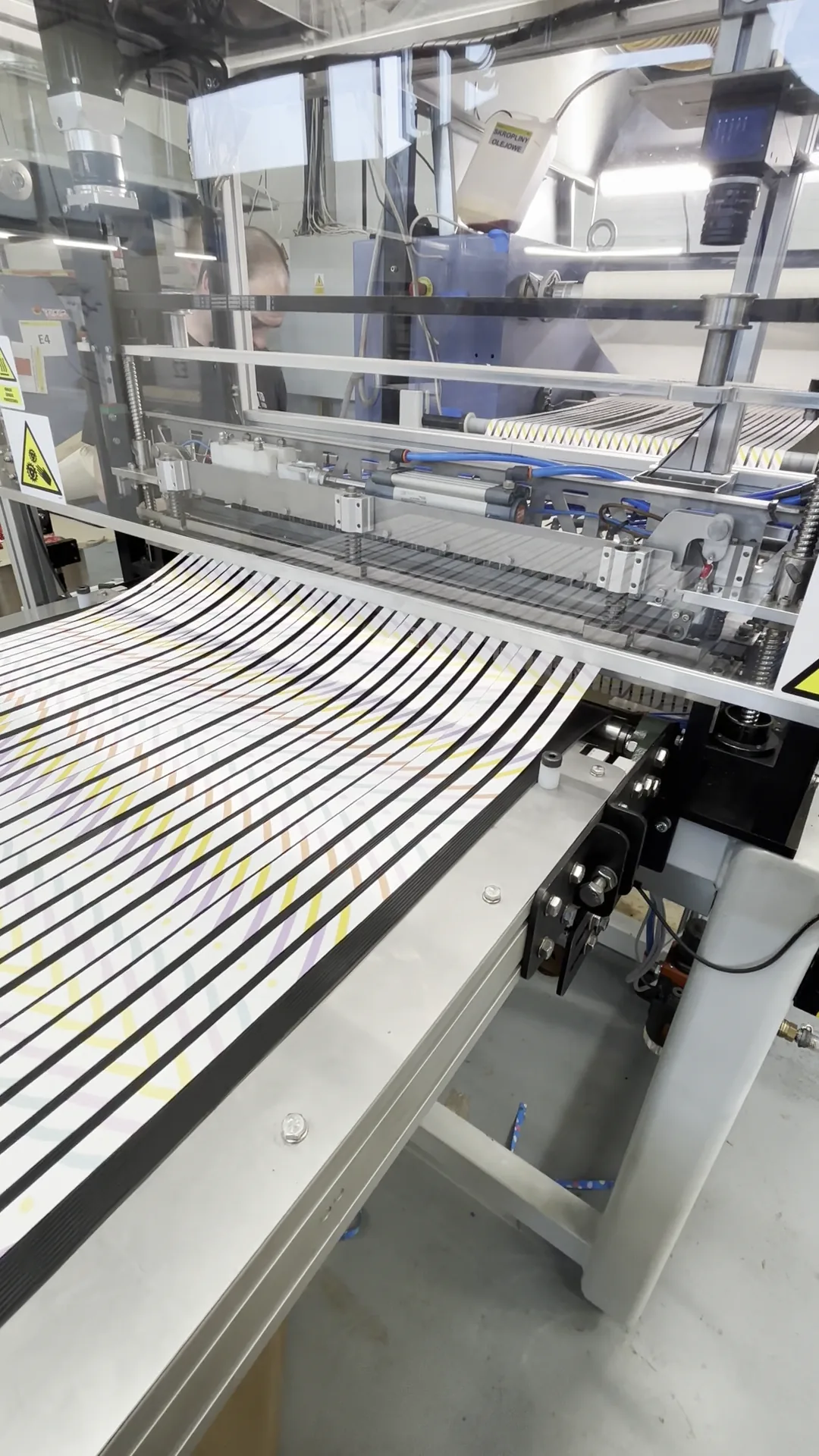

Stół odbiorczy

Stół odbiorczy z cylindrem zgarniającym przejmuje odcięte fragmenty taśmy po zakończeniu cięcia.

Parametry

Kluczowe zakresy pracy maszyny.

Zestawienie obejmuje parametry potrzebne do wstępnej oceny dopasowania maszyny do linii po druku termotransferowym.

Szerokość taśmy: 15/20 mm Obsługiwane szerokości taśmy poliestrowej.
Długość cięcia: 150-1200 mm Zakres programowanych odcinków.
Liczba taśm: 24/30 Równolegle prowadzone rzędy taśmy.
Prędkość pracy: 2-6 m/min Prędkość dostosowana do magla drukującego.
Dokładność cięcia: +/- 5 mm Od znacznika, przy prawidłowym prowadzeniu taśmy.
Skok noża: 200 mm Ruch noża termicznego w układzie cięcia.
Przezbrojenie: 2 osoby / 15 min Czas bez uruchomienia cyklu.
Sterowanie: Do 3 długości Różne długości cięcia w jednym cyklu.
